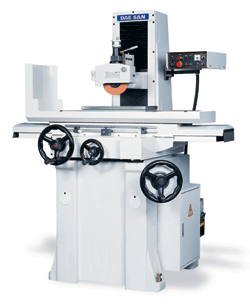

DGS - 520MB




































  • 본 기계는 초정밀의 성형 연삭기로서 인체 공학적인 설계로 반도체 금형, 치공구 및 정밀 부품 연삭에 최적이며,
      양 Ball Slide 방식에 의한 Timing Belt 구조로서 생산성 향상 (SKH-9).
  • Spindle에는 초정밀 (P4급) Angular Contact Ball Bearing을 사용한 Unit 구조로서 열 발생이 적어 초정밀 연삭에
      적합하고 보수가 용의하며, 진동이 적은 주축 Motor V3급 사용.
  • 상하이송 안내면은 특수 열처리된 가이드 Block을 부착하여 마모율을 극소화하여 반영구적인 정밀도 유지
      (가공중 Head의 낙하현상 해소).
  • 성형 연삭 작업의 생명인 Down Feed, Pitch 작업시 Feeding이 미세하게 이송될 수 있도록 상하, 전후 Screw는
      고정도로 연삭된 Screw 사용으로 초정밀한 작업에 최적 (1/1000mm의 고정밀 미세 연삭 실현).
  • 고급 Meehanite 주물(GC-32이상)을 사용하여 고강성을 유지하고 비틀림 및 변형 방지로 우수한 내구성 실현
  • .각 Slide면 자동 윤활 방식 채택.
  • 이송 안내면은 중앙에 V&V 홈 안내면 양단에는 LM Guide 사용.
  • 작업자의 안전과 편리를 위한 인체 공학적 설계.




항 목

Specifications of DGS-520MB

Capacity

테이블 작업면 크기 (길이 X 폭)

510 x 200mm

테이블 이동거리 (수동:좌우 X 전후)

540 x 250mm

테이블 상면에서 스핀들 중심까지거리

500mm

부착되는 표준척 크기 (길이 X 폭)

450 x 150(200)mm (평척) / 350 x 150mm (회전척)

Table

T홈 (폭 X 수)

13mm x 1

좌우 이송속도 (평균)

-

좌우 핸들 1회전당 이송량

125mm

전후 수동이송

핸들 1회전당 이송량

5mm

다이얼 1눈금당 이동량

0.02mm

전후 자동이송

간헐이송

-

연속이송

-

Grinding Head

자동절입이송

-

수동절입이송

핸들 1회전당 이송량

2mm

다이얼 1눈금당 이송량

0.005mm

상하급이송속도

-

Grinding Wheel

외경 X 폭 X 내경 (60Hz)

Ø180 x 10∼20 x 31.75mm

회전수 (50Hz / 60Hz)

3450 r.p.m.

Motor

스핀들

1.5(1)kw / 2p

유압펌프

-

상하급이송

-

소요면적 (가로 X 세로 X 높이)

2000 x 1500 x 1830mm

기계중량

1500kg
